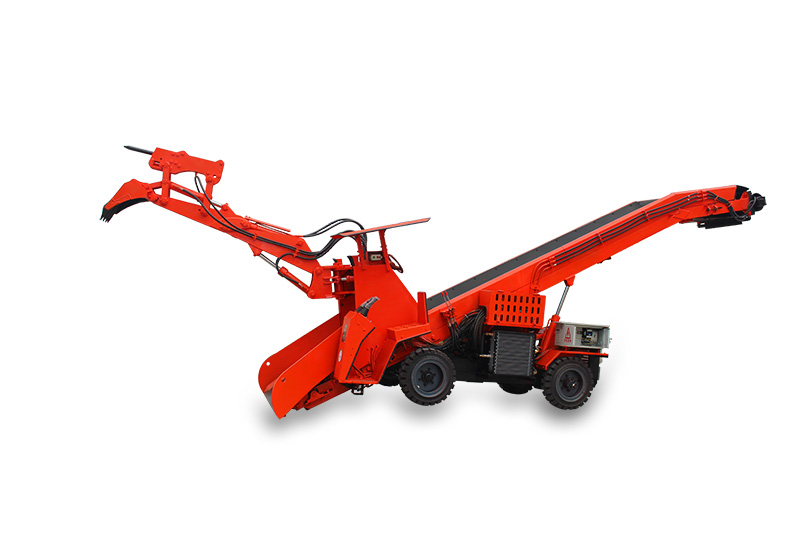

ZWY-120型破碎錘扒渣機
產品介紹
一、產品特色
120型破碎錘扒渣機主要是為大型巷道而設計，整機主要優勢為：挖掘系統大小臂配有標準型和加長型，標準型大小臂長度為1.05m和1.0m，加長型大小臂長度為1.2m和1.25m，供用戶根據巷道截面大小定制選裝。建議2.6×2.6㎡截面巷道選用標準型大小臂，3.0×3.0㎡及以上截面巷道選用加長型大小臂，以提高工作效率。
挖掘系統銷軸優化改進設計，采用含油石墨銅套、方頭法蘭和軸端加注潤滑脂結構，并選用優質黃油嘴，有效解決了銷軸潤滑油加注不便和止轉鎖片松脫故障。
挖斗板材由10mm改為12mm，兩側和斗體內側加焊10mm耐磨鋼板層，齒套采用新型耐磨鑄鋼件，齒套和齒體聯接軸銷采用橫裝取代豎裝方式， 有效提高挖斗使用壽命增加強度和耐用性，防止鏟斗挖齒根部焊縫破裂，延長使用壽命。
龍門架內擋板、蓋板 、中隔板改進設計，增大礦料通過截面，尺寸加寬30mm、 增高50mm，龍門架通過截面尺寸達到760x600m㎡大、小臂油缸耳設計改進，焊縫長度增加50mm，焊接工藝要求雙面開坡口焊接，增加油缸耳焊接強度 ，有效防止油缸耳拉脫事故。
對大小臂、回轉體／座、連接板、龍門架等零部件進行人工時效和噴丸處理，消除焊接應力，防止和減少零件變形， 消除表面焊接飛濺物， 提高表面質量。
司控臺踏板雙面焊接，防止脫焊。操縱臺前板折彎角度增大，對司控臺恢復包邊，防止油管接磨。
二、適用范圍
永力通系列輪胎挖掘式裝載機（扒渣機）是一種連續裝載作業的高效率出礦設備，120型破碎錘扒渣機適用于作業斷面為2.6×2.6米以上的大型巷道。主要用于鐵礦、銅礦、金礦、銀礦、鉛鋅等金屬礦和磷礦、煤礦等非金屬礦及水電站引水洞、隧道工程的平巷掘進、裝載作業。本產品將爆破下的各種礦石、礦料、泥渣或石土等挖掘、輸送、直接裝入運輸機、農用車、礦車或其它運輸設備上輸出。具有取代人工，極大地提高工作效率，提升出礦量的特點，是礦山及小型隧洞理想的機械化裝礦設備。
技術參數
| ZWY-120型破碎錘扒渣機技術參數 | ||
| 項目 | 參數 | |
| 型號 | ZWY-120/22T | |
裝載能力 m3/h | ≤120 | |
整機質量 kg | 4400±5% | |
軸（橋）距 mm | 1780 | |
軌（輪）距 mm | 1640/1480 | |
最小轉彎半徑 m | ≤5 | |
最小離地間隙 mm | ≥190 | |
挖掘?qū)挾取m | 3500 | |
挖掘深度 mm | ≥500 | |
挖掘高度 mm | ≥31000 | |
挖取距離( 離鏟口） mm | ≥1800 | |
卸載高度 mm | ≥1800可訂做 | |
卸載距離 mm | ≥3000可訂做 | |
出方量 m3 | 2 | |
適應爬坡坡度 (°) | ≤5(硬地面） | |
輸送帶速度 m/s | 1.45 | |
電機總功率 Kw | 18.5 | |
行走速度 m/s | 0.65/0.39 | |
額定工作壓力 Mpa | 12 | |
安全閥開啟壓力 Mpa | 12.5 | |
電器絕緣 | 三相 MΩ | >1.5 |
相間 MΩ | >1.5 | |
外形尺寸 | 長 mm | 7200±50 |
寬 mm | 1850±50 | |
高 mm | 1900±50 | |
適用巷道最小斷面 ㎡ | 2.8×2.8 | |
